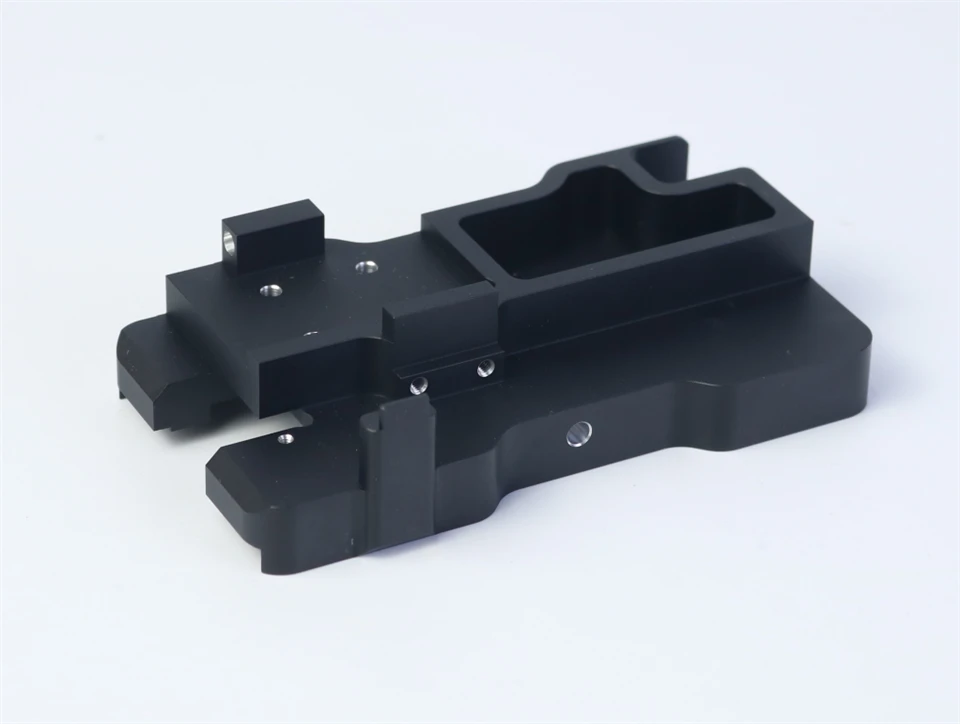

מהי פלטת מיקום Al6061 שחורה עם אנודייז חול?

A לוחית מיקוםעשוי מAl6061הוא נפוץ במתקני CNC, מודולי אוטומציה, ציוד לייזר, בסיסי יישור אופטי ומכלולים רובוטיים. כשזה עוברהתזת חול + אילגון שחור, החלק זוכה למראה מט-אחיד, עמידות חזקה יותר בפני קורוזיה ועמידות טובה יותר לבלאי - חיוניים לעתים קרובות להידוק חוזר או מיקום.

במפעל שלנו, סוג זה של צלחת הוא אחד הרכיבים המבוקשים ביותר עבור יצרני OEM ומעצבי מתקנים מכיוון שהוא מאזןחוזק, יכולת עיבוד ואיכות אסתטית.

מדוע מעצבים מעדיפים את Al6061 עבור מיקום לוחות

מבוסס על רישומי עיבוד אמיתיים מהסדנה שלנו (נתוני אצווה 2023–2024):

נֶכֶס	נתונים בפועל Al6061-T6	השפעה על הייצור
קשיות (HB)	95–100	אידיאלי עבור עיבוד יציב
שטוחות לאחר כרסום	פחות או שווה ל-0.03 מ"מ / 200 מ"מ	יציבות מימדית טובה
חספוס פני השטח לפני אילגון	Ra 0.4–0.8 מיקרומטר	בסיס חלק לאלגון אחיד
עובי שכבת אנודיזציה	10–18 μm	מתאים לאביזרים תעשייתיים

ערכים אלו מגיעים מיומן המדידות שלנו באמצעות מחווני Mitutoyo ובוחני ציפוי במהלך שלוש קבוצות לקוחות עבור בסיסי מתקנים אוטומציה.

כיצד התזת חול משפרת את איכות פני השטח

לפני האנודיזה, הצלחת היא בדרך כללהתזת חול (התזת חרוזים מס' 100–#150). בהתבסס על נוהל הסדנא האמיתי שלנו:

לחץ פיצוץ:0.5–0.6 MPa

מרחק זרבובית:180–220 מ"מ

חספוס המתקבל:Ra 1.6–2.2 מיקרומטר

אפקט: מסיר סימני כלים עדינים / ממזג מעברי פינות / נותן מרקם מט

לקוחות בוחרים בהתזת חול מכיוון שהוא מונע את הברק הלא אחיד שאתה מקבל עם אלומיניום גולמי CNC-טחון, במיוחד על צלחות שטוחות גדולות.

ביצועי אנודיזציה שחורים: נתונים נמדדים אמיתיים

עשינו אנודיזציה יותר מ8,000+ לוחות מתקן Al6061מאז 2019. מבוסס על גיליונות QC בפועל:

פריט בדיקה	תוצאה אופיינית	הערות
עובי ציפוי	12–16 μm	מתאים לשימוש תעשייתי
אחידות צבע	ΔE < 1.0	כאשר התזת חול אחידה
עמידות להתזת מלח	336–480 שעות	מבוסס על מפרט-ספציפי ללקוח
התנגדות ללבוש	אין שריטה נראית לעין לאחר 50 מחזורים	בדיקת חיכוך יבש בעומס של 1 ק"ג

שכבת האנודיזה השחורה עוזרת גם להסתיר טביעות אצבע ושריטות קלות, וזו הסיבה שמשלבי ציוד אוטומציה מעדיפים משטחים שחורים מט-.

תהליך עיבוד CNC עבור לוחית המיקום (שלב-אחר-שלב)

סעיף זה תואםכיצד-לחיפוש כוונת.

1. הכנת חומר

צלחת Al6061-T6 גולמית מאומתת על ידי PMI

סובלנות לחיתוך מסור: ±0.3 מ"מ

התיישנות-להקלה על צלחות מעל 8 מ"מ עובי

2. כרסום גס

טחנת קצה Ø10 / Ø16 קרביד

הזנה: 1800–2200 מ"מ לדקה

עומק חיתוך: 0.4–0.8 מ"מ

יעד: הסר 80-85% עודפי חומר

3. כיס מדויק ועיבוד חורים

פיצוי רדיוס כלי עבור אזורי סובלנות הדוקים

שומרים על חורי מיקום מפתח±0.01 מ"מ

פני הדאטום כרסמו אחרונים כדי למנוע שינוי מתח

4. פירוק ועיבוד קצה

מברשת רובוט או נייר זכוכית ידני 800#

שיפוע: 0.3-0.5 מ"מ

5. התזת חול

גימור מט,-עמיד בטביעות אצבע

מבטיח גוון אנודיזציה אחיד

6. אילגון שחור

קשיות משופרת / נגד-בלאי

מראה פני השטח הופך לשחור עמוק אחיד

איטום אופציונלי: איטום מים DI לדירוג קורוזיה טוב יותר

בעיות איכות נפוצות וכיצד אנו מתקנים אותן

מבוסס על מקרי הפקה אמיתיים.

1. חוסר עקביות בגוון הצבע

סיבות שורש:

התזת חול לא אחידה

קבוצות מעורבות של Al6061

לִקְבּוֹעַ:
אנו מבצעים בדיקת קשיות חומר-באצווה ושומרים על לחץ פיצוץ קבוע.

2. עיוות לאחר אילגון

קורה לעתים קרובות על צלחות דקות יותר מ-6 מ"מ.

לִקְבּוֹעַ:

הפגת מתח לפני-עיבוד

עיבוד שבבי מאוזן-בשני

מהדקים-מתלים לאלגון ללא תשלום

השטיחות השתפרה מ0.12 מ"מ → 0.04 מ"מבהזמנה 2024 של לקוח.

3. סימני טביעת אצבע על משטחים חצי- מבריקים

לִקְבּוֹעַ:
עבור אלהתזת חול עדינה(#150 גריט) + איטום DI - הביאו להפחתה של 38% בסימנים גלויים בהתאם למשוב QC של הלקוח.

מפרט מפתח קונים בדרך כלל מבקשים

סעיף זה מספקשאילתות כוונות-עסקיות/מסחריות.

פָּרָמֶטֶר	ערך טיפוסי
חוֹמֶר	Al6061-T6
גימור פני השטח	התזת חול + אנודייז שחור
שְׁטִיחוּת	פחות או שווה ל-0.05 מ"מ
סובלנות חור מיקום	±0.01–0.02 מ"מ
סובלנות לעובי צלחת	±0.05 מ"מ
עובי אנודיזציה	10–18 μm

אם אתה זקוק לסובלנות הדוקה במיוחד (למשל, כיול אופטי רובוטי), נוכל לשמור חורים בתוך±0.005 מ"מתוך שימוש בגימור מבוקר-בגימור + טמפרטורה.

יישומים של לוחות מיקום Al6061 שחור אנודייז

בסיסי מתקן CNC

מודולי מיקום לייזר או מצלמה

סוגריים לציוד מוליכים למחצה

לוחות כיול רובוטים

ספסלים אופטיים

יחידות אוטומציה מדויקות

ההזמנות הנפוצות ביותר שלנו מגיעות מיצרני OEM אוטומציה, משלב ציוד חכם, ומעבדות מו"פ.

תובנות תמחור: מה משפיע על העלות?

מהציטוטים בפועל שלנו בשנים 2024–2025:

מניעי עלויות עיקריים

גודל צלחת ועובי

כמות חורים וסובלנות

מפרט אנודיז (רגיל / קשה / מט-שחור)

כמות אצווה(קבוצות גדולות יותר מפחיתות את העלות ב-18-35%)

טווח מחירים טיפוסי (הפניה בלבד)

צלחות קטנות (80 × 60 מ"מ):$4.8–$7.5 ליחידה

לוחות בינוניים (150 × 120 מ"מ):$8.5–$14.0 ליחידה

צלחות גדולות (250 × 200 מ"מ):16-28 דולר ליחידה

(המחירים תלויים מאוד במורכבות הציור ובדרישות הגימור.)

שאלות נפוצות אודות לוחות מיקום Al6061 עם אנודייז שחור

1. האם אילגון ישפיע על דיוק הממדים?

אנודייז מוסיף5-10 מיקרומטר לכל צד. עבור סובלנות הדוקה, אנו ממחזים חורים לפני אילגון.

2. האם ניתן לייצר את הצלחת עם Al7075 במקום Al6061?

כן-Al7075 נותן חוזק טוב יותר אבל מראה מעט פחות אחידות צבע לאחר אילגון.

3. כיצד לשמור על לוחית מתקן אנודייזה שחורה?

השתמש במגבוני אלכוהול; הימנע מחומרי ניקוי אלקליים שעלולים לדהות את הציפוי.
